1、性能特點
性能特點：
　　QWL系列蝸輪絲桿升降機是一種基礎起重部件，已列為JB/ZQ4391-86標準。承載能力2.5～120T。具有結構緊湊。體積小、重量輕、動力源廣泛。無噪音，安裝方便，使用靈活，功能多。配套形式多，可靠性高，使用壽命長等許多優點。具有提升、降落、推進、翻轉等多種功能。可以單臺或組合使用，能按一定程序準確地控制調整攬或或推進的高度，可以用電動機或其他動力直接帶動。也可以手動，最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。
   2、應用范圍
應用范圍：
　　該產品可廣泛用于機械、冶金、建筑、水利、化工、醫療、文化衛生等各個行業。如：機械加工上的重壓加緊裝置升降臺、翻轉裝置及塑料加工機器等；安裝和維修用爬梯和工具升降架、機車維修升降臺位；軋機滾道間隙調整、管材或板材運送位置的調整；鑄造啟模或混凝土造型；冶煉方面用于調整電極、熱液體澆鑄；建筑方面用于移動設備和組合成品的模板，可升降的窗戶、墻壁、圍墻等；文化衛生方面可升降舞臺、調整游泳池地面高度、調整手術臺高度；水利方面用于水庫的閘門和保護板；科研方面用于不能用人力調整的運動等。
　　該產品已在各鋼廠連軋管機上安裝使和了很多臺，在武鋼等許多單位也大量使用。
　　歡迎選用QWL蝸輪絲桿升降機，它可為您的行業在實現自動化、減輕勞動強度方面發揮積極作用。

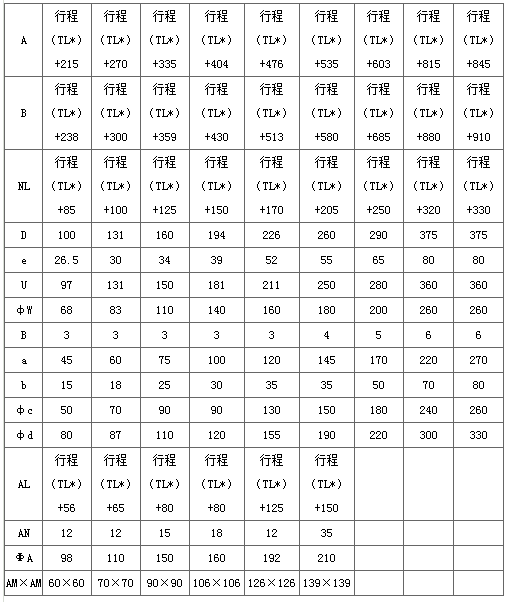

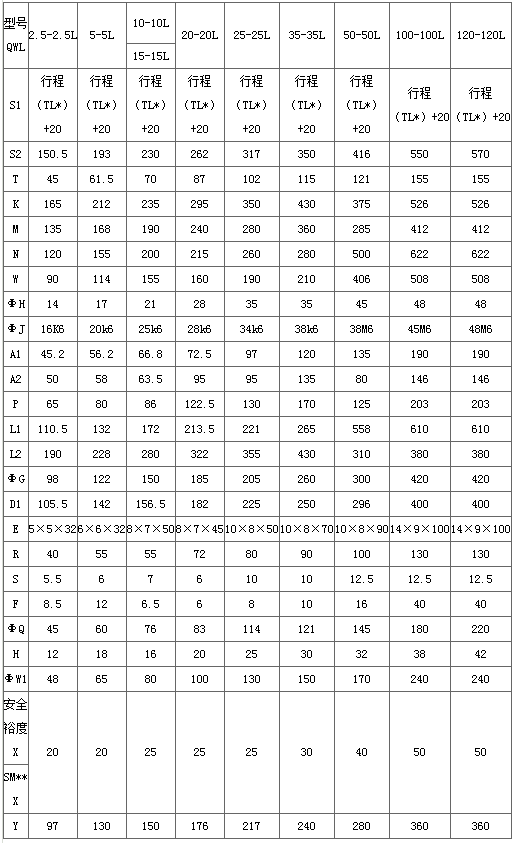

 3、外型及安裝尺寸

外型及安裝尺寸
    1型結構

2.型結構

1.結構型式 1.型——絲桿作軸向移動
           2.型——絲桿作旋轉運動，螺母作軸向移動
2.裝配型式 A型——絲桿（或螺母）向上移動；
           B型——絲桿（或螺母）向下移動。
3.絲桿頭部型式
    1型結構型式的絲桿頭部分I型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）、Ⅳ型（扁頭型）
 四種型式；2.型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）二種型式。
4.傳動比  普通速比（P）、慢速比（L）
5.提升承載能力
1.51，2.5，5，10，15，20，25，35，50，100，120（×10KN）十二種
6.絲桿的防護

1.型結構有基本型、防旋轉（F）和帶防護罩型（Z）；
2.型結構有基本型和帶護罩型

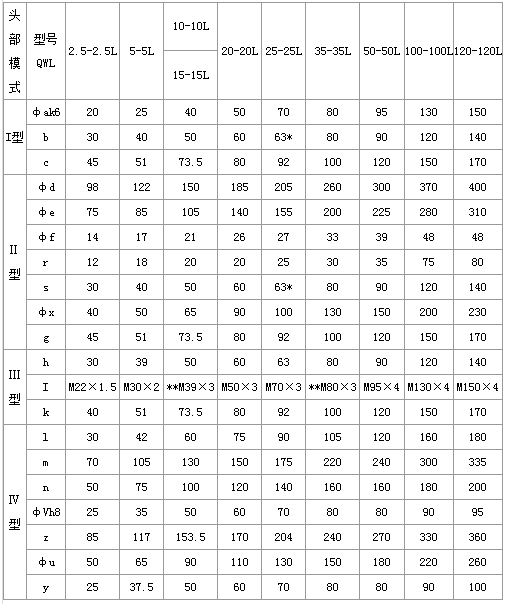

4、絲桿頭部型式

絲桿頭部型式

*對2 型結構比值為80；                         **可按M40 x 3 加工。
